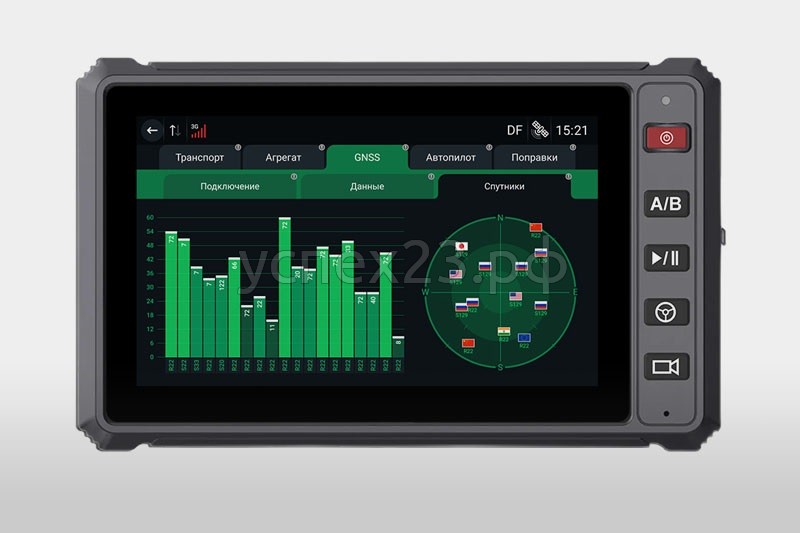

Система агронавигации Agroglobal AGN АТ5 RTK
Новая версия навигатора AGN AT5-RTK рассчитана на работу с подруливающим устройством и смарт-антенной Agroglobal.
Описание
Система навигации Agroglobal AGN AT5-RTK применяется как в качестве навигатора для широкого спектра сельхозопераций, так и в составе системы управления агрегатом. Работая совместно с контроллерами нормы внесения AGN CMU-01M и AGN CMU-02, прибор контролирует заданную норму расхода рабочей жидкости, а также управляет посекционным отключением.
Высокая точность навигации позволяет сократить до минимума перекрытия и огрехи, что позволяет существенно сэкономить на химпрепаратах и топливе. Для работ, требующих повышенной точности позиционирования, прибор позволяет гибко работать с RTK системами. Наличие встроенного 3G-модема позволяет получать RTK поправки через интернет соединение (NTRIP клиент), что позволяет работать с точностью 2-4 см.
Навигатор AGN AT5-RTK сохраняет данные о проделанной работе, а благодаря наличию 3G-модема данные могут отправляться на сервер для последующей обработки и визуализации.
Новая версия навигатора AGN AT5-RTK рассчитана на работу с подруливающим устройством и смарт-антенной Agroglobal.
РАБОЧИЕ ПАРАМЕТРЫ
Навигация сельскохозяйственной техники (параллельное вождение)
Работа с подруливающим устройством
Контроль нормы вылива / внесения при опрыскивании, разбрасывании*
Удалённый мониторинг процесса опрыскивания, разбрасывания
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Экран: 7″ ёмкостной тачскрин, 1024*600
Внешняя память: SD-карта, до 128GB
USB-порты: 2 х USB2.0 (Micro USB)
Поддержка камеры: 2 канала 720p USB (1 мегапиксель) 2 канала запись
2G / 3G модем: Встроенный
Антенна GPS: Внешняя активная трёхчастотная GNSS-антенна
Антенный кабель: 4 м, в защитном гофре
Операционная система: Android V5.1 (KitKat)
Напряжение питания: 12 / 24 В пост.
Потребляемая мощность: <10 Вт
Размеры: 29 х 123 х 193 мм (головное устройство)
Рабочая температура: -20° … +70° С
Температура хранения: -40° … +80° С
Степень защиты: IP64
Испытание на вибрацию: 5–300 Гц, 2 г
ОСНОВНЫЕ ФУНКЦИИ
Точность от ряда к ряду:
15-20 см – на бесплатном сигнале;
2-4 см – при работе с платными поправками RTK
Шаблоны движения:
Прямая AB / Периметр / Произвольная форма / Замер площади / Идентичные кривые
Рабочие режимы:
Дневной / ночной
Режим обработки с воздуха
Позиционирование на OSM картах
Отчеты: На SD-карту (kml-файл), на удалённый сервер (Wialon)
Функция мониторинга: Wialon IPS
Управление опрыскиванием/разбрасыванием: Автоматическое, ручное управление секциями / Контроль нормы внесения / Дифференцированное внесение
Прочие функции: Импорт, экспорт настроек, транспортных средств, агрегатов, направляющих линий
КОМПЛЕКТАЦИЯ
- Головное устройство Agroglobal AGN AT5-RTK: 1 шт.
- Кронштейн: 1 шт.
- Кабель питания (в гнездо прикуривателя): 1 шт.
- Гнездо прикуривателя с проводами: 1 шт.
- Антенна усиленная GNSS AGN 3.3: 1 шт.
- Металлическая пластина для антенны: 1 шт.
- Антенный кабель в гофрированной трубе длиной 4м: 1 шт.
- Карта памяти microSD 8 Гб (внутри навигатора)
- Руководство пользователя
ХАРАКТЕРИСТИКИ
ЭКРАН 7″ ёмкостной тачскрин, 1024*600
ВНЕШНЯЯ ПАМЯТЬ SD-карта, до 128GB
USB-ПОРТЫ 2 х USB2.0 (Micro USB)
ПОДДЕРЖКА КАМЕРЫ 2 канала 720p USB (1 мегапиксель) 2 канала запись
2G / 3G МОДЕМ Встроенный
АНТЕННА GPS Внешняя активная трёхчастотная GNSS-антенна
АНТЕННЫЙ КАБЕЛЬ 4 м, в защитном гофре
ОПЕРАЦИОННАЯ СИСТЕМА
НАПРЯЖЕНИЕ ПИТАНИЯ 12 / 24 В пост.
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ <10 Вт
РАЗМЕРЫ 29 х 123 х 193 мм (головное устройство)
РАБОЧАЯ ТЕМПЕРАТУРА -20° … +70° С
ТЕМПЕРАТУРА ХРАНЕНИЯ -40° … +80° С
СТЕПЕНЬ ЗАЩИТЫ IP64
ИСПЫТАНИЕ НА ВИБРАЦИЮ 5–300 Гц, 2 г
Новая улучшенная прошивка.
